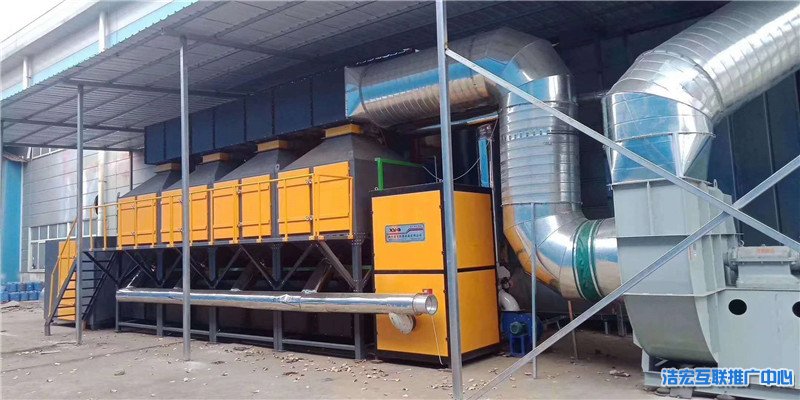

催化燃燒設備凈化裝置主要由阻火器，熱交換器，催化反應床，風機這幾個主要部件組成。與直接燃燒相比，催化燃燒設備溫度較低，燃燒比較   。催化燃燒設備用的是表面具有貴金屬和金屬氧化物的催化劑，將有機污染物的廢氣在催化劑鉑、鈀的作用下，可以在較低的溫度下將廢氣中的有機污染物氧化成二氧化碳和水。催化劑的加入并不能改變?cè)械幕瘜W(xué)平衡，所改變的僅是化學反應的速度，而在反應前后，催化劑本身的性質并不發生變化，可提供催化燃燒技術方案。

廢氣經阻火器過濾后，通過主進閥、旁通閥的同步反向切換調節進入熱交換器，熱交換器的換熱升高   溫度后進入預熱室，經過預熱室的加熱，使廢氣升溫到催化起燃溫度（～250℃），然后進入催化反應床，在催化劑的活性作用下，有機廢氣進行氧化反應生成無害的水和二氧化碳，并放出   的熱量。反應后的高溫氣體再次進入熱交換器，經換熱后，以較低的溫度經引風機排入大氣，可提供催化燃燒技術方案。

催化燃燒是借助催化劑在低溫下(200～400℃)下，實現對有機物的   氧化，因此，操作簡便，   ，凈化效率高，在有機廢氣特別是回收價值大的有機廢氣凈化等領域應用廣泛。

催化燃燒裝置系統組成及控制

1、催化燃燒系統

主要由催化燃燒床（由電加熱室、催化室和熱交換器組成）、阻火器、溫度探測器和相應的電動閥門、保溫管道組成。主要功能是利用催化燃燒床中電加熱器來加熱生產線產生的廢氣，使其中的有機廢氣在催化劑的作用下于280-300℃左右轉化為CO2和H2O并釋放出大量熱量。熱量通過熱交換器對熱量再利用。

2、控制系統

主要由PLC電控柜、溫度顯示儀表、電動閥門執行器及面板模擬流程圖等組成，功能是：控制工作過程中管道中有關閥門的開關。按工藝條件的要求，控制電加熱器啟動和停止，控制和指示催化床加熱溫度、反應溫度、氣流進口溫度和氣流出口溫度。設備運行過程中異常情況的報警和自動停機。與總控制系統互給信號,實現互動連接。
